HSK63F Spannzangen- futter-Set
![](../../images/hsk63f-set_v_640.jpg)

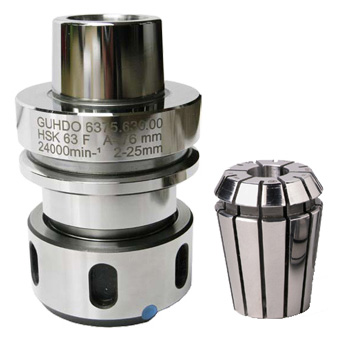

Set aus Spannzangenfutter und Spannzange
• HSK63F zentrisch
• A=76 mm, d=60 mm, D1=63 mm, D2=38 mm, l=18 mm
• mit kugelgelagerter Spannmutter
• Feingewuchtet und geeignet für Drehzahlen bis 24.000 U/min
• Rundlauftoleranz < 0,003 mm gefertigt aus hochwertigem Stahl
• Spannbereich 2 - 25 mm
• für Spannzangen Typ 444E und Typ 462E
• Für Rechts- und Linkslauf
• Hochpoliert
u.a. für IMA ab 01/95, Weeke ab 03/98, Homag, Holz-Her, SCM
• Spannzange 462E
• 12-fach geschlitzt DIN 6388
• Spannbereich 5 - 25 mm
• Länge 52 mm

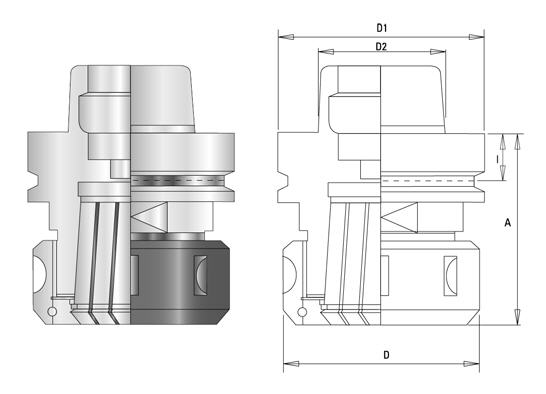

Spannfutter
Typ | A | D | D1 | D2 | I |
---|---|---|---|---|---|
HSK63F | 76 mm | 60 mm | 63 mm | 38 mm | 18 mm |

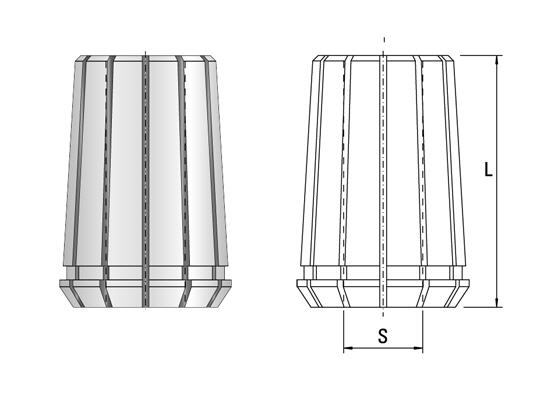

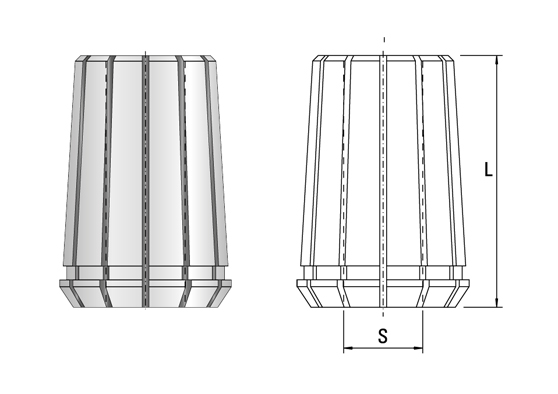

Spannzange 462E
S (Schaft) | L (Länge) | Spanntoleranz |
---|---|---|
5 mm | 52 mm | 5,0 - 4,5 mm |
6 mm | 52 mm | 6,0 - 5,5 mm |
8 mm | 52 mm | 8,0 - 7,5 mm |
10 mm | 52 mm | 10,0 - 9,5 mm |
12 mm | 52 mm | 12,0 - 11,5 mm |
14 mm | 52 mm | 14,0 - 13,5 mm |
16 mm | 52 mm | 16,0 - 15,5 mm |
18 mm | 52 mm | 18,0 - 17,5 mm |
20 mm | 52 mm | 20,0 - 19,5 mm |
25 mm | 52 mm | 25,0 - 24,5 mm |
