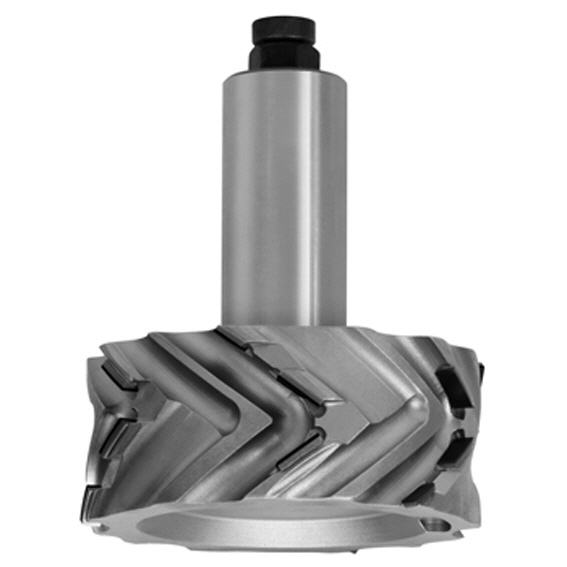

Gigaspeed TRIO 80x145 mm DP JSO 15700
![](../../images/dp_15700_640.jpg)
Typ 15700
Ausführung:
• Stabiler Tragkörper mit wendelförmig symmetrisch angeordneten Schneiden, von außen nach innen ziehend.
• Intelligente Schneidenanordnung mit einer lückenlos echten Z3-Bestückung.
• Ohne störenden Z6-Bereiche im Überschnitt.
• Mechanischer Vorschub, Rechtslauf.
• Große Nachschärfzone. Bestückungshöhe: 4 mm
• JSO Art.-Nr. 15700-9-80856-R
Anwendung:
• Für höchste Vorschübe beim Fügen von Plattenwerkstoffen in unterschiedlichster Zusammensetzung, von Hart- und Weichholz sowie verschiedenen Kunststoffen.
• Besonders geeignet für die Bearbeitung von Stirnholz und kritischen Beschichtungen.
Besondere Vorteile:
• sehr gute Kantenqualität auch bei hohen Vorschüben
• besonders Leistungsfähig bei furnierten Holzwerkstoffen
• hohe Schittgeschwindigkeit durch großen Flugkreisdurchmesser
Einsatzempfehlung:
n = 18 000 - 24 000 m/min-1
Vf = 20 - 45 m/min, abhängig von Zustellung und Werkstoff
Werkstoff | Fügen |
---|---|
Spanplatte beschichtet | Vf = 10 - 60 m/min, ae = 0,5 - 15 mm |
MDF-beschichtet, Sperrholz, Massivholz weich | Vf = 10 - 45 m/min, ae = 0,5 - 15 mm |
Multiplex, Massivholz hart | Vf = 10 - 45 m/min, ae = 0,5 - 10 mm |
(ae = seitliche Zustellung) |
• Lückenlos echte Z3-Bestückung
• Größerer Neigungswinkel als bei vergleichbaren Werkzeugen (z.B. JSO Megaspeed)
• Hohe Schnittgeschwindigkeit durch großen Flugkreisdurchmesser
• JSO "Tip Protector"
• Optimierte Schneidenaufteilung für weniger Überschnittmarkierungen
• Perfekte Kantenqualität

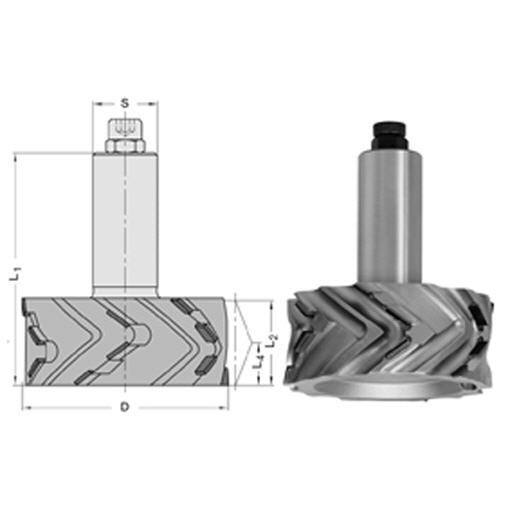

D | L2 | L4 | L1 | Schaft | Einstell-schraube | Laufrichtung |
---|---|---|---|---|---|---|
80 mm | 81,5 mm | 42,5 mm | 145 mm | 25 x 55 mm | M8 | Rechtslauf |
![](../../images/dp_15700_m_1038.jpg)
Anwendungshinweise DP-Fräser (PDF) [467 KB]
