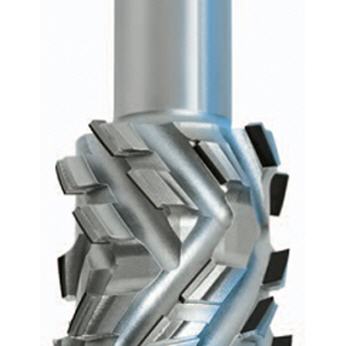

DP Dia Fräser Megaspeed 50x90mm
![](../../images/dp_15600_640.jpg)
Typ 15600
Ausführung:
• Stabiler Tragkörper mit wendelförmig angeordneten Schneiden, von außen nach innen ziehend.
• Stirnseitig schneidend für Falzarbeiten.
• Jeweils 4 Schneiden im Bereich der Deckschicht und2 Schneiden im Innenbereich (Mittellage).
• Alle Schneiden mit polierter Spanfläche.
• Große Nachschärfzone.
• Bestückungshöhe: 4,5 mm
• Mechanischer Vorschub. Rechtslauf.
• JSO Art.-Nr. 15600-9-50286-R
Anwendung:
• Für höchste Vorschübe beim Fügen, Falzen, Formatieren von Holz- und Plattenwerkstoffen unterschiedlichster Zusammensetzung.
• Gute Kantenqualität an Ober- und Unterseite durch große Neigungswinkel
• Höchste Vorschübe (bis 35 m/min.) durch Z = 4 im Außenbereich
• Geringe Staubbildung in der Mittellage durch Z = 2
• Hohe Schnittgeschwindigkeit durch großen Flugkreisdurchmesser
Einsatzempfehlung:
n = 18 000 - 24 000 min-1
vf = 20 - 35 m/min
L2 / Werkstückdicke
--------------------------
22 / 10-19 mm
28 / 16-25 mm
48 / 25-45 mm
D | L2 | L4 | L1 | Schaft | Einstell-schraube | Laufrichtung |
---|---|---|---|---|---|---|
50 mm | 28 mm | 12 mm | 90 mm | 25 x 60 mm | M8 | Rechtslauf |
![](../../images/dp_15600_m_1038.jpg)
Anwendungshinweise DP-Fräser (PDF) [467 KB]
